内网穿透后Nginx日志显示真实访客IP：frp + Proxy Protocol配置详解

笔者在内网部署了一个可道云系统，依赖于 nginx+php。为了让笔者在外网也可以通过自己手机的app连接这个可道云系统，笔者购买了一个有固定IP公网地址的服务器，操作系统是 Ubuntu Server，然后使用 frp 程序实现内网穿透功能，从而可以在外网通过app和指定的端口访问可道云系统。

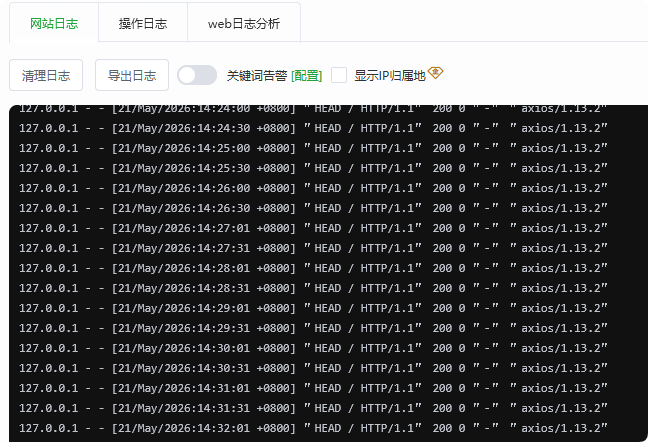

但既然外网可访问，难免会遇到一些端口扫描和非法访问，因此，有必要经常查看访问日志，从访问日志中筛选一些异常记录并且及时处理发现的问题。不过在一般情况下，内网中的nginx日志记录，对于从frp服务转发而来的访问（尤其是代理type = “tcp”的），访客IP地址可能会显示“127.0.0.1”（如下图），而不是显示访客实际所使用的公网IP。那么有没有办法让nginx日志中显示访客实际的公网IP呢？答案是可以的，具体的实现过程如下（以 frp 0.68.1 为例）：

内网穿透后Nginx日志显示真实访客IP：frp + Proxy Protocol配置详解-工作应用、软件

1、修改客户端 frpc 的配置文件（本文假设文件是 /etc/frp/frpc.toml）,在可道云系统所对应的代理配置中，添加一行：

transport.proxyProtocolVersion = "v2"

比如，如果之前的配置是这样的话：

[[proxies]]
name = "kodbox"
type = "tcp"
localIP = "127.0.0.1"
localPort = 12345
remotePort = 12345

那么添加后就是：

[[proxies]]
name = "kodbox"
type = "tcp"
localIP = "127.0.0.1"
localPort = 12345
remotePort = 12345
transport.proxyProtocolVersion = "v2"

随后保存退出，并且重启 frpc 服务（假如服务名是frpc的，那么就是执行 sudo systemctl restart frpc）。

2、编辑可道云系统相关的 nginx 文件，在可道云相关的“server”配置中，在 listen 端口号后面加上“proxy_protocol”，并且加上下面配置：

set_real_ip_from 0.0.0.0/0;
real_ip_header proxy_protocol;
real_ip_recursive on;

举例，假设原来nginx相关的配置内容如下：

server
{
listen 12345 ssl;
http2 on;
server_name nas.kodbox.local;
index index.php index.html index.htm default.php default.htm default.html;
root /www/web/kodbox;
#后续配置忽略

修改后的配置就是

server
{
listen 12345 ssl proxy_protocol ;
http2 on;
server_name nas.kodbox.local;
index index.php index.html index.htm default.php default.htm default.html;
root /www/web/kodbox;

set_real_ip_from 0.0.0.0/0;
real_ip_header proxy_protocol;
real_ip_recursive on;
#后续配置忽略

修改后保存，并且重载nginx服务（执行 nginx -s reload）

相关说明：

1、frpc配置文件加上的“transport.proxyProtocolVersion = “v2” ”：这是 frp 客户端侧开启 Proxy Protocol 的开关，告诉 frp 在转发流量时，在最前面加上一段包含真实 IP 的”头信息”。

2、nginx配置文件内，listen 12345 ssl proxy_protocol 中“ proxy_protocol ”的作用：在指定端口（如本例的12345）上接收 HTTPS （如果不带ssl则是HTTP）连接，并且这个连接的前面会附带一个 Proxy Protocol 头部，请解析它来获取真实 IP。

3、set_real_ip_from 0.0.0.0/0 作用：指定哪些来源的连接是”可信任的代理服务器”。

4、real_ip_header proxy_protocol 作用：告诉 Nginx 从哪里获取真实 IP。

5、real_ip_recursive on 作用：处理多层代理的情况，从 IP 链中找出真正的原始 IP。

另外，需要注意的是，目前 QUIC 协议和 Proxy Protocol 不兼容，如果 nginx 启用了 HTTP3 和 QUIC 协议，在做以上的配置的时候，nginx 会报错，如果要使用 HTTP3 和 QUIC 协议，另加启用 Proxy Protocol 选项的，只能等待 nginx 后续的版本，看看会不会加上支持了。

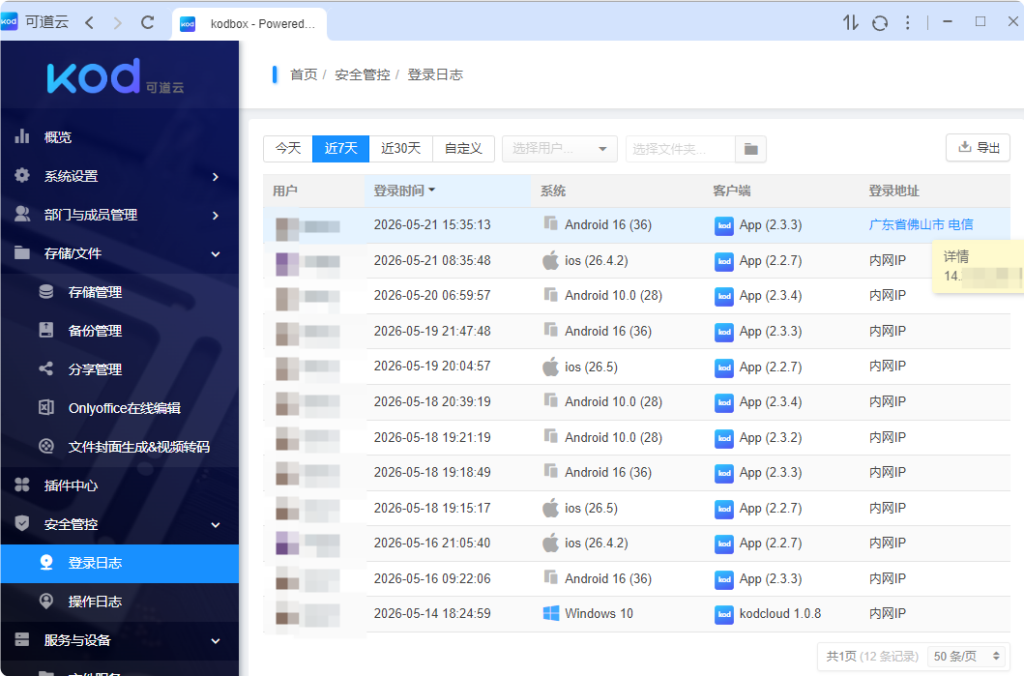

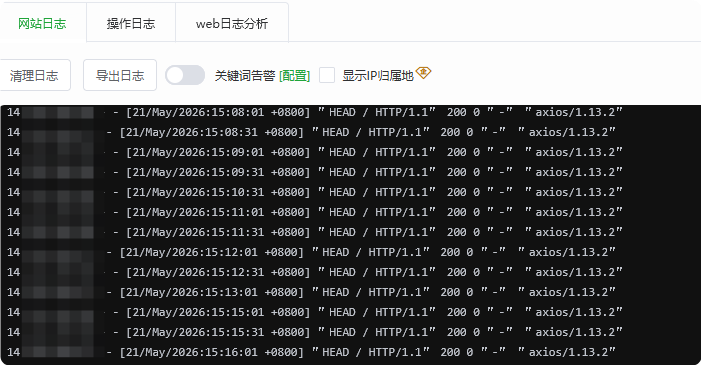

以下是配置生效之后的效果截图：
