为某出租屋建立收费的无线网络方案

今年10月,受友人所托,由于其出租屋并没有无线网络的覆盖,手机信号也不好,需要对其所经营的出租屋进行无线网络改造。

一、现状调查与需求分析:

该出租屋原来只有有线网络的覆盖,因所处的位置手机信号质量较差,甚至连微信很多时候都发不出去,再加上有部分租户没有带电脑到出租屋,平时的娱乐方式只有手机,有部分租户也因此搬离了该出租屋。入住的住户纷纷希望我的友人能开通无线网络,于是友人便希望本人能进行协助。

收到该请求后,我先对友人出租屋的需求进行了了解,首先,友人的现有的网络为收费的有线网络,每月向开通网络服务的租户收取20元,他希望能搭建WiFi网络;其次,友人希望采用Web认证或者沿用目前使用的PPPoE拨号方式,使用网络服务的时候需要进行验证,验证通过后方可允许使用网络服务。

接着,我到友人的出租屋进行实际环境的调查,发现他的出租屋从出口网关到各个房间、客厅均有网线相连,而且终点都是连接到同一个交换机网络面板,这就给接下来的改造提供了极大的便利——不需要重新布线,直接沿用原有线路。

二、改造方案

根据友人提出的需求以及出租屋的实际情况,我为友人提出如下的方案:

1、整体的方案以“爱快”方案为主。首先,由于友人原来使用的路由器为不带AP管理功能的路由器,且性能较差,因此需要把该路由器更改为带AP管理的路由器——爱快A120,带机量为100台,性能上完全满足友人的需求;

2、把现有的有线网络面板更改为带AP的网络面板——爱快N3;

3、选择一个24口的最大功率较高的PoE交换机,主要是为爱快N3供电以及提供网络信号。

拓扑图如下:

三、设置迁移

由于使用了新的路由器,因此需要把原来的路由器的设定转移到新的路由器之中,包括外网设置、内网设置、IP分组设置、网络访问权限设置、防火墙策略设置等等。

四、AP设置

在进行一系列的基础安装和设置后,接下来需要进行的是AP的设置。友人希望对所有AP进行统一管理,并且使用同一个SSID,所以我们可以进行如下的设置:

1、进入到爱快A120的配置界面后,点击“AC管理”——“AP分组”,点击右上角的“添加”,先添加一个AP分组。

2、输入分组名称、SSID1名称以及信号质量相关设置,其中信号质量相关设置建议使用默认值,其它SSID的设置根据实际情况,如果有需要可以另外再建立,如果不需要则保留默认设置即可,

3、如果需要定期开启、关闭无线网络信号,可以点击“其他设置”,根据实际情况进行设置。以上所有设置无误后,可以点击最下方的“保存”。

4、添加AP:首先,需要确保路由器的DHCP功能已经开启,或者需要确保AP的IP地址与路由器处在同一网段,并且爱快N3已经连接网络并通电。然后,点击进入“AP列表”,把里面列出的AP全选,并点击“加入分组”,选择刚建立的分组加入即可。

5、如果在“AP列表”中看到AP对应的状态显示为“正常”,即表示AP的安装成功。

五、认证设置

根据友人提出的需求,我为朋友设计了两套认证方案:针对使用有线网络进行上网的,可以直接使用PPPoE进行拨号,或者可以通过Web进行认证;针对移动端,使用PPPoE的操作比较复杂,因此建议只能通过Web的方式进行认证。(爱快支持PPPoE、Web、微信等认证方式)。

首先,我们需要建立网络套餐和用户认证帐号:

1、依次点击“认证计费”——“套餐管理”——“添加”按钮:

2、根据实际情况,填写套餐资料以及帐号限速方案,然后点击“保存”,完成套餐的建立:

3、再点击“帐号管理”——“添加”按钮,进入添加账号页面:

4、输入租户的帐号名称和初始密码(日后租户可通过进入网址:http://6.6.6.6 进行修改),“认证类型”选择“不限”。“套餐类型”选择刚建立的“出租屋套餐”,“共享数”设置为“2”,允许两个设备同时使用这个账号登录(如果只允许租户只能使用一个设备则可更改为“1”),“绑定MAC”选择为“自动”,自动绑定MAC以防止账号在其它非自己出租屋租户的人使用。

5、在“上网客户信息”中输入客户的基本信息,然后点击保存(建议输入):


点击“保存”后,用户认证帐号已建立完成

接下来,我们要做的就是设置认证方式

1、PPPoE认证服务的建立:点击“认证计费”——“本地认证服务”——“PPPoE服务”,选中“PPPoE服务端状态”后的“开启”,其它设置保持默认即可(如有需要可以根据实际需求进行修改),最后点击最下方的“保存”。

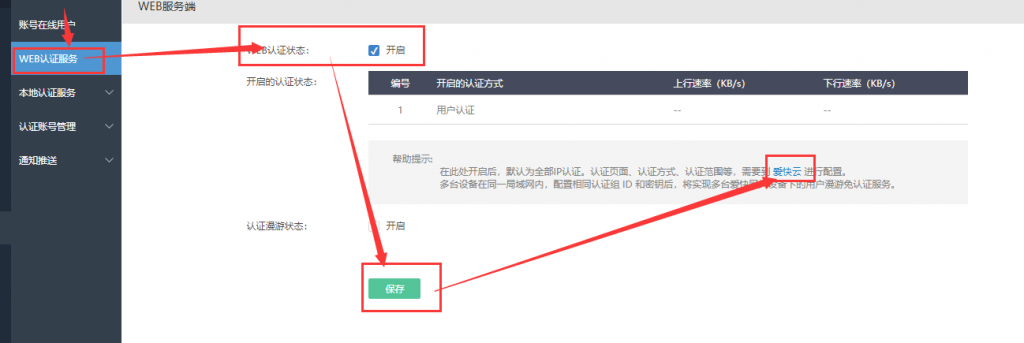

2、接下来要进行的是Web认证的建立,点击“Web认证服务”,选中“Web认证状态”后的“开启”,然后点击“保存”。保存成功后,再点击当前页面的“爱快云”链接或者打开https://yun.ikuai8.com,进入爱快云管理页面。(需要先进行爱快云和路由器的绑定,绑定的操作方法可进入“系统设置”——“爱快云绑定”,查看绑定提示)。

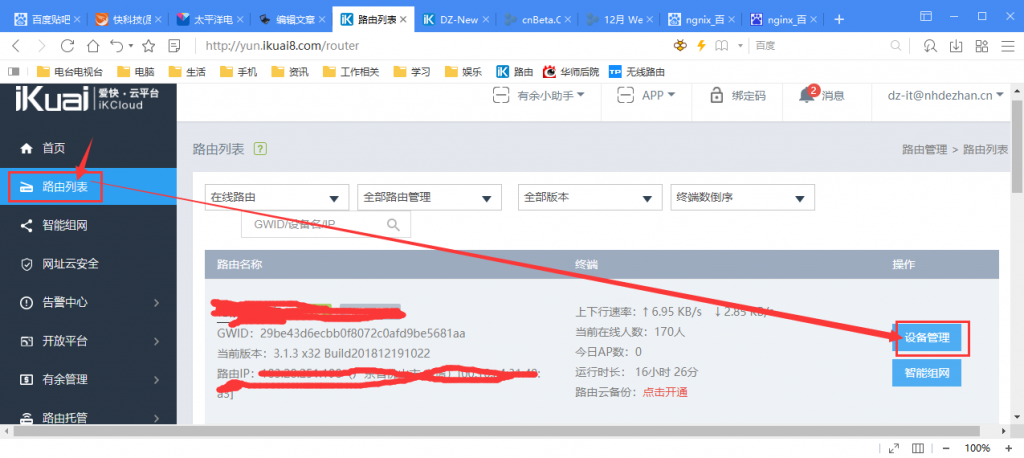

3、进入云平台后,点击“路由列表”,找到您的路由器,然后点击“设备管理”

4、点击“认证配置”,然后点击“认证配置”开关,“认证类型”选择“基础”:

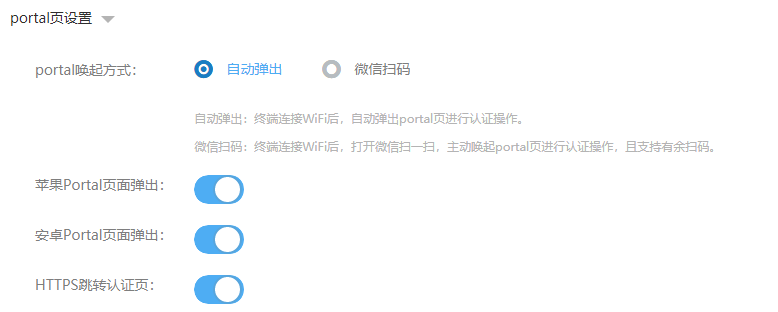

“Portal页设置”下的“Portal唤起方式”选择“自动弹出”,然后下方的三个选项都选择打开,如下图(可根据实际情况进行修改):

“终端展示设置”下,“全局超时设置”可根据实际情况进行设置,或者保留默认设置;“认证IP范围”中需要根据实际情况选择是“全部IP”还是“部分IP”。全部IP是包含PPPoE拨号后所获得的IP的,因为友人的出租屋使用PPPoE拨号和Web认证两种认证方式,为了避免出现二次认证,所以这里就选择“部分IP”,输入需要认证的本地IP地址即可:

确认无误后,点击“完成并生效”

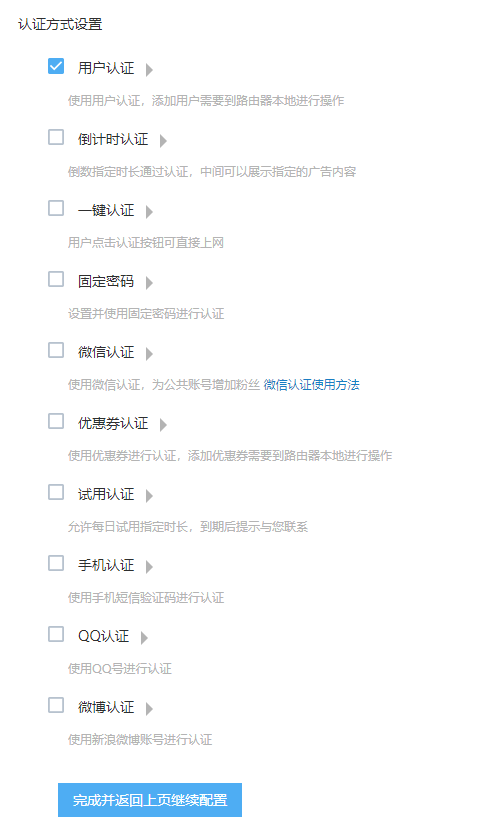

5、在“认证配置”界面中,点击“效果预览”后面的“修改配置”,可进行认证页面版面的修改,同时还需要选中下方“认证方式设置”中的“用户认证”,完成后点击“完成并返回上页继续配置”。最后再次点击“认证配置”界面的“完成并生效”。

至此,友人的出租屋无线网络改造已成功完成。

六、为什么选择爱快方案?

首先,爱快方案相对比较灵活,可以很轻松的适应不同的网络环境和需求;

其次,爱快产品的综合成本比较低,如果不喜欢购买爱快的路由,还可以使用带2个或以上的旧PC作为软路由(双核CPU+1G内存即可),再安装爱快免费的爱快软路由软件;

最后,爱快产品性能较高,功能强大,也比较稳定。本人公司使用一台D525+2G+爱快的路由,上班时间平均在线数量300多个左右,毫无压力,而且连续稳定运行一个月以上没有问题。因此,如果您有组建无线网络用于出租屋或者企业等,不妨可以考虑一下爱快。

文:shoutim

为cntse.com原创首发
