出租屋无线网络设计方案(二)

一、现状

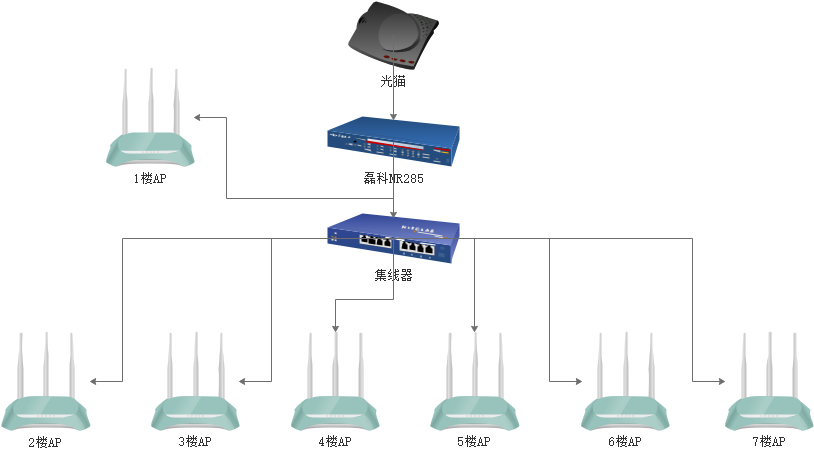

出租屋网络设计使用人数120人,原使用磊科NR285路由器作为主路由,各楼层使用一个无线AP,直连磊科NR285路由。具体网络拓扑图如下:

出租屋无线网络设计方案(二)插图
原网络拓扑图

问题点:(1)客户反映网络信号不稳定,容易掉线。(2)认证功能存在问题。

二、问题分析

  1. 该出租屋使用的是磊科NR285,该路由器的带机量约为150人,在带机数量上满足设计需求,但因该型号路由器在认证功能上的不丰富,存在一定的缺陷,且软件并非及时得到更新,因此在认证功能上可能存在不稳定或不满足使用需求的情况。
  2. 使用的AP覆盖能力较差,容易出现信号盲点。

三、需求分析

  1. 该出租屋的无线网络需要满足多人同时在线,在多人使用且复杂的网络应用环境下仍能达到较好的网络使用质量;
  2. 出租屋内各个地方的WIFI信号良好;
  3. 实现网络帐号认证,禁止非该租屋租客非法接入到该出租屋无线网络;
  4. 利用认证接入功能实现广告推送,进而提升出租屋网络运营者的收益。

四、改造方案:

方案一:

  1. 更换无线路由,型号选择“爱快Q80”。该路由器带机150台,支持多种方式的用户帐号认证,支持流控管理、网络应用控制,自带WiFi无线发射,且集成AC管理器,支持管理其它爱快品牌的AP,功能丰富,且路由性能稳定。
  2. 把各楼层的AP更换为爱快H3,单个爱快H3的带机量是120,完全满足客户的需求。同时可配合爱快路由器使用,增强网络稳定性和可靠性。
  3. 把原有的集线器更换为16口千兆PoE交换机,用于为AP供电和稳定的数据交换。推荐型号为TP-LINK TL-SG1218P(16口千兆POE交换机 16GE(PoE)+2GE)。
  4. 如果更换设备后部分区域仍然出现信号盲点,可选配电力猫套装进行信号覆盖范围的增强,电力猫可利用现有220V电力线进行信号传输,前提条件是在同一个电表的情况下使用(一般的电力猫不支持夸电表使用);或者选择信号适中,且离信号盲点较近的地方,选用WiFi中继器。

更新后的拓扑图如下:

出租屋无线网络设计方案(二)插图1
出租屋无线网络设计方案(二)插图2
施工中

方案二:

  1. 保留原有的磊科NR285;
  2. 使用方案一内的16口PoE交换机,并在该交换机下新增一个AC控制器,建议型号:TP-LINK TL-AC100;
  3. AP更换为:TP-LINK TL-AP902C-PoE
  4. 针对信号盲区,可以选择电力猫套装或者WiFi中继器;
  5. 更新后的拓扑图如下:
出租屋无线网络设计方案(二)插图3

方案比较:方案一与方案二的区别在于:方案一使用的AC控制方案是爱快方案,由爱快路由提供的AC管理功能对AP进行管理,而且爱快路由内置认证用户广告推送模块,可以利用该模块实现广告推送,增加出租屋网络运营者的收益。另外,爱快路由的功能和性能也是比较强大、稳定。方案二继续沿用现有的出口路由,但是AC管理方面,更换成TP-Link方案,使用TP-Link的AC统一管理方案也会让无线网络保持稳定,但原有的出口路由并不支持广告推送功能。

出租屋无线网络设计方案(二)插图4
完工!这是其中一个AP
